箱變及熒光測溫監測系統1）系統介紹 JA-CK300 箱變智能監控裝置具備箱變高低壓側的模擬量采集、非電量保護、遠方控制和通訊功能，還可融合通信管理機、光纖交換機、負責接入、傳輸發電單元內逆變器、智能匯流箱等設備的數據通信，實現光伏系統所屬智能設備通訊信息的集中和傳輸，并通過自愈式環形光纖以太網接入升壓站綜自系統，進而實現光伏電站的遠程管理和自動化監控，滿足光伏電站全面智能化、“無人值班，少人值守”的運行管理方式。 JA-CK300 在傳統方案的基礎上融合了通信管理機、光纖交換機和完善的箱變測控保護功能于一體，負責采集和傳輸箱變、匯流箱、逆變器等設備的數據信息；這不但簡化了整個光伏風電發電單元的接線，提高了系統的穩定性，而且降低了光伏風電電站測控通信類設備投資成本。 2）系統方案 JA-CK300 箱變智能監控裝置根據容量配置、通訊方式可靈活組態，具體型號描述如下： JA-CK300-F（應用于風電場升壓箱變高壓側、低壓側電流電壓采集及開關的控制） 1、 模擬量采集：變壓器高低壓側2 段三相電壓、變壓器低壓側2 組三相電流（測量、保護）、1 路零序電流； 2、開入量：24 路開入，包括8 路非電量保護（4 路跳閘出口、4 路告警出口）； 3、開出量：8 路開出，包括4 路跳閘，2 路合閘，1 路告警，1 路故障； 4、直流輸入：1 路熱電阻Pt100，3 路4-20mA； 5、 微機保護：復合電壓閉鎖三段式過流保護、零序電流保護、負序電流保護、過電壓保護、低電壓保護、CT 斷線、PT 斷線、單相接地、缺相保護等； 6、非電量保護：8 路獨立（跳閘、告警可選），重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、高溫告警、油位低告警、壓力異常告警等； 7、 通訊功能：2 路RS485 口，2 路以太網口，2 路光纖以太網光口, 傳輸距離不低于50 公里，可組成自愈式光纖環網，支持IEC60870-5-104 協議； 8、SOE 事件記錄：記錄最近32 條SOE 事件，掉電不丟失； 9、動作事件記錄：記錄最近32 條動作事件，掉電不丟失( 含操作事件)。

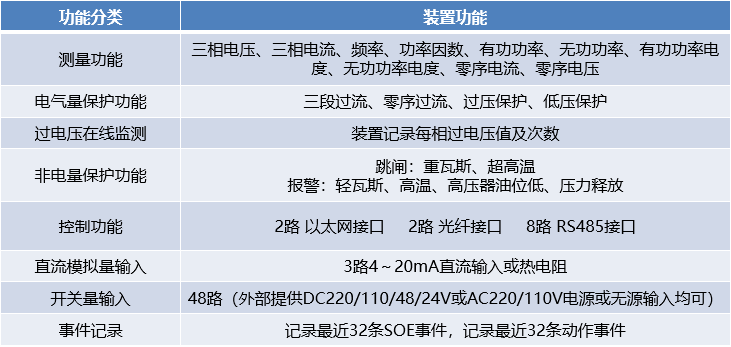

JA-CK300-CD（應用于風電場升壓箱變高壓側、低壓側電流電壓采集及開關的控制） 1、模擬量采集：變壓器高壓側1 段三相電壓、2 組三相電流（測量、保護），變壓器低壓側1 段三相電壓、2 組三相電流（測量、保護）、1 路零序電流； 2、開入量：24 路開入，包括8 路非電量保護（4 路跳閘出口、4 路告警出口）； 3、開出量：8 路開出，包括4 路跳閘，2 路合閘，1 路告警，1 路故障； 4、直流輸入：1 路熱電阻Pt100，3 路4-20mA； 5、微機保護：復合電壓閉鎖三段式過流保護、零序電流保護、過電壓保護、低電壓保護、CT 斷線、PT 斷線、單相接地、缺相保護、差流速斷保護、比率差動保護等； 6、非電量保護：8 路獨立（跳閘、告警可選），重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、高溫告警、油位低告警、壓力異常告警等； 7、 通訊功能：2 路RS485 口，2 路以太網口，2 路光纖以太網光口, 傳輸距離不低于50 公里，可組成自愈式光纖環網，支持IEC60870-5-104 協議； 8、SOE 事件記錄：記錄最近32 條SOE 事件，掉電不丟失； 9、動作事件記錄：記錄最近32 條動作事件，掉電不丟失( 含操作事件)。
JA-CK300-III（應用于光伏電站控制分裂變低壓側雙側電流電壓采集及開關的控制、保護，實現發電單元箱變信息、逆變器） 1、模擬量采集：變壓器低壓側兩段三相線電壓、變壓器低壓側兩組三相電流； 2、 開入量：24 路開入( 可擴展為48 路)，包括8 路非電量保護（4 路跳閘出口、4 路告警出口）； 3、開出量：11 路開出，包括6 路跳閘，3 路合閘，1 路告警，1 路故障； 4、直流輸入：1 路熱電阻Pt100，3 路4-20mA； 5、 微機保護：復合電壓閉鎖三段式過流保護、零序電流保護、負序電流保護、過電壓保護、低電壓保護、CT 斷線、PT 斷線、單相接地、缺相保護等； 6、非電量保護：4 路跳閘如重瓦斯跳閘、超高溫跳閘等，4 路告警如輕瓦斯告警、高溫告警、油位低告警、壓力異常告警等； 7、通訊功能：2 路光纖以太網光口, 傳輸距離不低于50 公里，可組成自愈式光纖環網，支持IEC60870-5-103/104 協議； 8、通信管理：8 路RS485 主站接口，2 路以太網口，1 路無線WIFI,1 路無線ZIGBEE（無線測溫），可接入匯流箱、逆變器、視頻等其他智能設備, 完成規約轉換； 9、無線測溫： 1 路無線ZIGBEE，可實時監測電纜、刀閘等一次電氣設備的運行溫度，最高16 點測溫； 10、SOE 事件記錄：記錄最近32 條SOE 事件，掉電不丟失； 11、動作事件記錄：記錄最近32 條動作事件，掉電不丟失( 含操作事件)。
|
