1）系統介紹：近年來，鋼混式風機塔架憑借安全可靠、發電量高、運輸限制小、使用壽命長、碳排放低等優點，成為國內外高塔的主流技術趨勢之一。尤其在 140 米以上風電機組中，鋼混塔架使用量超過三分之一。混塔為了防止機組在運行過程中晃動造成的混凝土開裂，會通過拉索給混泥土塔筒一個預應力。當出現索力下降，未能及時發現處理，就會有混泥土段塔筒開裂的風險，最終造成重大事故。因此混塔機組索力的安全監測可以為混塔機組的安全運行提供保障。

2）系統方案：風電機組混塔索力安全監測系統可以實現風電機組混塔錨索預緊力預緊狀態的實時在線監測，獲得機組錨索預緊力的實時緊固狀態，有效檢測機組錨索預緊力下降、索股斷裂等故障，結合 SCADA 中記錄的風電機組運行工況，建立相應的算法模型，利用核心算法和專業的分析軟件，進行錨索預緊力趨勢分析，從而準確定位維護時間，有效降低風電機組維護周期及費用，并最大程度避免混塔機組因索力失效帶來的重大安全隱患，從而提高風電場持續并網出力產能，全方位保障風電場安全、高效、健康運行。

索力測量原理為錨索計在高強度合金圓柱筒內裝有 3 個高精度碳纖應變傳感器，利用碳纖應變傳感器在拉伸的同時會產生對應的應變變化，且應變和載荷值存在相對應的線性關系，錨索測力計在測力鋼筒上按照 360 度均布著 3 支碳纖應變計，當荷載使鋼筒產生軸向變形時，應變計與鋼筒產生同步變形，變形使應變計的應變傳感器產生應力變化，使產生的力值發生變化，利用應變和力值的線性關系，即可測出引起受力鋼筒變形的力值，代入標 定系數可算出錨索測力計所感受到的荷載值。

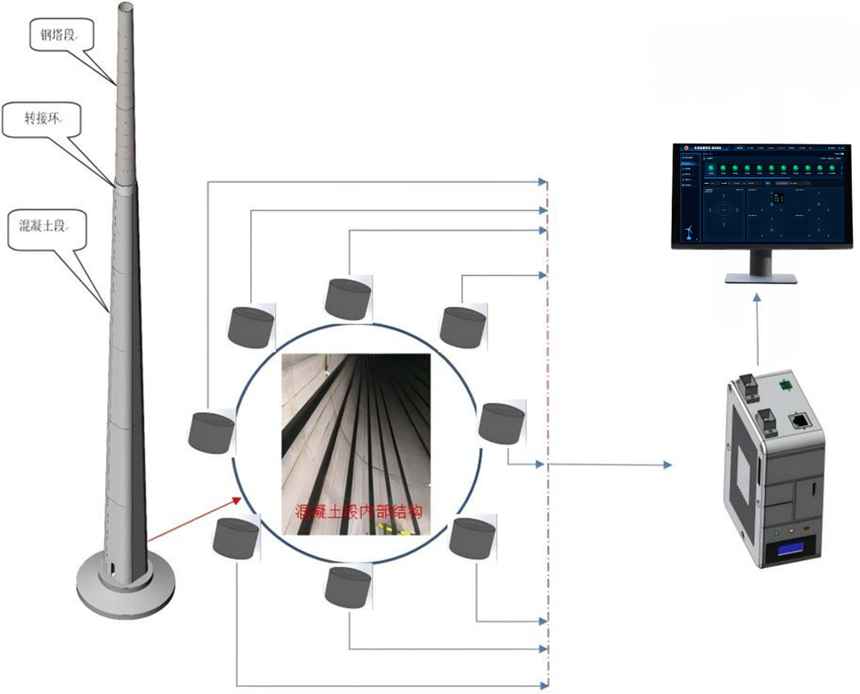

風電機組混塔預應力錨索監測系統主要由傳感器、數據采集器、本地服務器、工作站、風電場光纖環網、實時數據顯示分析軟件等組成。
